Moduli fotovoltaici a tripla giunzione
I moduli fotovoltaici a tripla giunzione trasformano direttamente la luce solare in energia elettrica tramite una tecnologia esclusiva.
Ogni cella solare è composta da tre differenti sottocelle sovrapposte, ciascuna delle quali assorbe una parte dello spettro solare, la luce rossa, quella verde e quella blu.
Questa divisione dello spettro aumenta l'efficienza specialmente a bassi livelli di irradiazione e a luce diffusa non necessita esposizione orientata a sud né perpendicolare all'inclinazione dei raggi solari.
a parità di esposizione i pannelli fotovoltaici a tripla giunzione hanno una resa mediamente maggiore del 10% rispetto ai pannelli cristallini.
I pannelli a tripla giunzione non risentono della diminuzione di performance alle alte temperature estive, tipica dei pannelli in silicio cristallino, sono garantiti al mantenimento della potenza di picco almeno all'80% a venti anni, sono certificati IEC 61646.
In presenza di zone d'ombra, i pannelli a tripla giunzione grazie al bypass molto stretto adottato nella tripla giunzione, presentano una perdita di efficienza molto contenuta rispetto a quella dei pannelli cristallini nelle stesse condizioni.
Soluzioni
I nostri sistemi fotovoltaici. sono specificamente studiati per applicazioni di tipo industriale. In tale ambito infatti si hanno i maggiori consumi di energia elettrica e contemporaneamente si hanno a disposizione grandi superfici, le coperture degli edifici industriali, per un'ottimale installazione di pannelli fotovoltaici con minimo impatto ambientale.
Essi sono stati studiati per consentire la massima integrazione dei pannelli solari negli elementi di copertura degli edifici.
La ricerca ha messo a punto sistemi di copertura e sovracopertura che consentono di integrare in un unico intervento sia l'installazione di pannelli fotovoltaici, sia una maggiore coibentazione del tetto.
I moduli fotovoltaici utilizzati sono del tipo amorfo a tripla giunzione in film sottile di silicio, flessibili, partner UNI-SOLAR®, che consentono da un lato la necessaria flessibilità per adattarsi alla conformazione curva delle coppelle di copertura, e dall'altro un maggior rendimento grazie al loro funzionamento con luce diffusa piuttosto che con irraggiamento.
Si risolvono così numerose problematiche
- esposizione del tetto: può essere qualsiasi
- impatto ambientale: i pannelli fotovoltaici non sono visibili da terra
- carichi sulla copertura ridotti (10 kg/mq): i pannelli H.F. possono essere istallati su qualsiasi copertura esistente
- ristrutturazione e coibentazione del tetto senza interruzione dell'attività, senza costi di smaltimento della vecchia struttura
- pannelli a superficie autopulente, con necessità minime di manutenzione
- perfetta integrazione architettonica
Un qualificato staff tecnico, esperto in problematiche costruttive relative agli opifici industriali, commersciali e artigianali, è a disposizione del Cliente per studiare di volta in volta la soluzione a misura più adatta alle caratteristiche della copertura.
Coppelle e pannelli
Le principali soluzioni proposte presentano le seguenti tipologie di pannelli
- Coppelle fotovoltaiche per installazione su coperture nuove metalliche curve
- Coppelle fotovoltaiche per installazione su coperture esistenti metalliche curve
- Coppelle fotovoltaiche per installazione su coperture esistenti in fibrocemento curve, con o senza amianto
- Pannelli fotovoltaici piani a tre greche per installazione su coperture a falde piane inclinate, nuove o esistenti
- Pannelli fotovoltaici piani a tre greche per installazione su campi fotovoltaici a terra su strutture metalliche

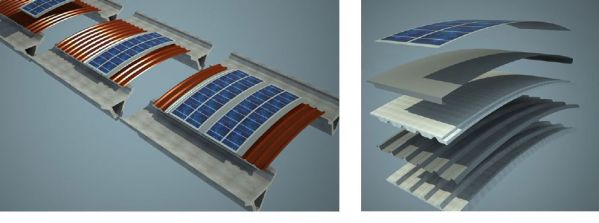

Coppelle fotovoltaiche per installazione su coperture nuove metalliche curve
Questa soluzione è stata pensata per le diffusissime coperture esistenti in fibrocemento o in cemento amianto.
In questo caso, il limitato interasse tra le travi, impedisce l'utilizzo di coppelle completamente preassemblate in stabilimento prima del montaggio, perché la misura dello sviluppo del pannello fotovoltaico è sovente superiore allo sviluppo della lastra curva di copertura.
Inoltre, non di rado, le lastre si presentano in stato degradato e con incertezza circa la residua resistenza ai carichi verticali.
La soluzione prevede:
- Fase 1: installazione di una sovracopertura con una coppella in lamiera grecata curva, assemblata in stabilimento con uno strato di polistirene espanso sinterizzato, per un'ottimale aderenza alla latra preesistente e per una maggiore coibentazione del tetto. il raggio di curvatura è lo stesso delle lastre di fibrocemento.
E' possibile dimensionare lo strato di coibentazione in polistirene espanso in modo da soddisfare ai requisiti del D.lgs. 311/2006. - Fase 2: montaggio, sopra le coppelle sandwich di nuova installazione, dei pannelli fotovoltaici applicati a lamiere in aluzink, materiale idoneo a garantire una durabilità adeguata alla vita media del pannello fotovoltaico.
Nel caso di coperture esistenti in cemento amianto previa redazione di apposito piano di sicurezza:
- Installazione di nuove converse in aluzink al di sopra dei canali delle travi di copertura, in battuta sulle lastre di cemento amianto.
- L'installazione della sovracopertura in coppelle di lamiera grecata curva accoppiata a polistirene espanso sinterizzato.
- Il fissaggio delle coppelle è effettuato direttamente sui bordi della conversa di nuova installazione, senza forature né manomissioni delle lastre di cemento amianto, che restano così perfettamente incapsulate fra la conversa e le nuove coppelle.
- installazione dei pannelli fotovoltaici sulla nuova copertura
Coppelle fotovoltaiche per installazione su coperture esistenti metalliche curve
Le coppelle vengono preassemblate su coppelle commerciali di copertura, di Primaria azienda produttrice.
Lunghezza, spessore e portata in base alle specifiche del cliente.
Su richiesta, il preassemblaggio può avvenire anche su coppelle commerciali di Fornitore di fiducia del Cliente.
Il raggio di curvatura deve essere maggiore uguale di 600 cm.
La sovrastruttura è composta da uno strato di polistirene espanso sinterizzato con sovrapposta lamiera liscia di supporto per i pannelli fotovoltaici.
Lo strato di polistirene espanso sommato alla coibentazione presente nella coppella commerciale di supporto, consente l'incremento della capacità isolante del pacchetto di copertura, che risulta così facilmente conforma al D.Lgs. 311/2006.
Lo strato esterno è composto da lamiera liscia in aluzink.

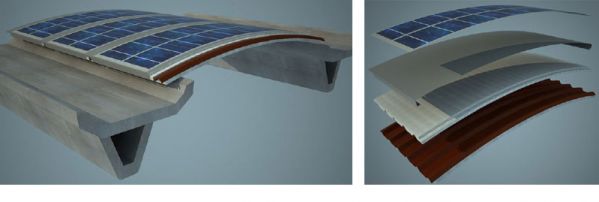

Coppelle fotovoltaiche per installazione su coperture esistenti in fibrocemento curve, con o senza amianto
Le coppelle vengono preassemblate in stabilimento e successivamente installate sulla copertura esistente.
La coppelle sono composte da due strati di polistirene espanso sinterizzato non interposta lamiera grecata di stabilizzazione e portanza aggiuntiva, con sovrastante lamiera liscia di supporto per i pannelli fotovoltaici.
Il raggio di curvatura della coppella è pari a 600 cm.
Qualora le coppelle della copertura esistente presentassero raggi di curvatura diversi,la compensazione è effettuata mediante sagomatura del primo strato di polistirene espanso.
Il doppio strato di polistirene espanso, consente l'incremento della coibentazione del pacchetto di copertura esistente, che risulta così facilmente conforme al D.Lgs. 311/2006.
Lo strato esterno è composto da lamiera liscia in aluzink.
Pannelli fotovoltaici piani a tre greche per installazione su coperture a falde piane inclinate, nuove o esistenti
E' la soluzione ideale per tetti a falde piane inclinate: coperture di capannoni in acciaio, pensiline, tettoie, coperture di parcheggi.
Le coppelle vengono preassemblate in stabilimento sulle coperture, sia nel caso di nuove coperture sia nel caso di coperture esistenti.
Le coppelle sono composte da lamiere rette a tre greche in aluzink.
La lunghezza può raggiungere i 12 m.
Nella versione standard la lamiera è accoppiata ad uno strato di polistirene espanso. E' naturalmente possibile dimensionare lo strato di coibentazione in polistirene espanso in modo da soddisfare ai requisiti del D.Lgs. 311/2006.
Pannelli fotovoltaici piani a tre greche per installazione su campi fotovoltaici a terra su strutture metalliche
Le coppelle sono composte da lamiere rette a tre greche in aluzink.
La lunghezza può raggiungere i 12 m.
A seconda della lunghezza possono essere installati su una coppella uno o due modelli di pannello fotovoltaico.
Le lamiere grecate sono installate su strutture metalliche in acciaio zincato, inclinate di 15 gradi per migliorare l'esposizione e permettere una più efficiente azione di lavaggio alle acquea meteoriche.
La struttura può essere posata su fondazioni a vite in acciaio zincato, provviste di testa flangiata e barra di regolazione in altezza. L'esecuzione delle fondazioni avviene senza nessuno scavo o reinterro, lasciando inalterati i luoghi.
